Catalog Piese de Schimb Zebra ZT411, ZT421
Carcasă externă Nr. Descriere Cod Produs Cantitate 1 Panou de control standard ZT411 (include porturi USB) P1105147-001 1 1 Panou de control standard ZT421 (include porturi USB) P1105147-002 1 1 Panou de control economic ZT411 (fără porturi USB) P1105147-003 1 1 Panou de control economic ZT421 (fără porturi USB) P1105147-004 1 1 Panou de control…
Carcasă externă
| Nr. | Descriere | Cod Produs | Cantitate |
|---|---|---|---|
| 1 | Panou de control standard ZT411 (include porturi USB) | P1105147-001 | 1 |
| 1 | Panou de control standard ZT421 (include porturi USB) | P1105147-002 | 1 |
| 1 | Panou de control economic ZT411 (fără porturi USB) | P1105147-003 | 1 |
| 1 | Panou de control economic ZT421 (fără porturi USB) | P1105147-004 | 1 |
| 1 | Panou de control standard China ZT411CN (include porturi USB) | P1105147-030 | 1 |
| 1 | Panou de control standard China ZT421CN (include porturi USB) | P1105147-031 | 1 |
| 1 | Panou de control economic China ZT411CN (fără porturi USB) | P1105147-032 | 1 |
| 1 | Panou de control economic China ZT421CN (fără porturi USB) | P1105147-033 | 1 |
| 1 | Capace pentru panoul de control (set de 3) ZT411/ZT421 | P1105147-029 | 3 |
| 2 | Capac electronic seria ZT400 | P1058930-003 | 1 |
| 3 | Capac pentru media (include fereastră) ZT411 | P1058930-004 | 1 |
| 3 | Capac pentru media (include fereastră) ZT421 | P1058930-005 | 1 |
| 3 | Fereastră pentru capacul media seria ZT400 | P1058930-008 | 1 |
| 4 | Panouri frontale inferioare ZT411 (includ panouri tear și peel) | P1058930-006 | 1 |
| 4 | Panouri frontale inferioare ZT421 (includ panouri tear și peel) | P1058930-007 | 1 |
| 5 | Capac pentru porturi USB (set de 3), ZT411, ZT421 | P1058930-404 | 3 |
Mecanisme de imprimare
| Nr. | Descriere | Cod Produs | Cantitate |
|---|---|---|---|
| 1 | Cap de imprimare 203 dpi ZT411 & ZT411 RFID (nu imprimă etichete RFID On-Metal) | P1058930-009 | 1 |
| 1 | Cap de imprimare 300 dpi ZT411 & ZT411 RFID (nu imprimă etichete RFID On-Metal) | P1058930-010 | 1 |
| 1 | Cap de imprimare 600 dpi ZT411 & ZT411 RFID (nu imprimă etichete RFID On-Metal) | P1058930-011 | 1 |
| 1 | Cap de imprimare doar pentru aplicații de imprimare etichete RFID On-Metal, 203 dpi ZT411 | P1105147-300 | 1 |
| 1 | Cap de imprimare doar pentru aplicații de imprimare etichete RFID On-Metal, 300 dpi ZT411 | P1105147-301 | 1 |
| 1 | Cap de imprimare 203 dpi ZT421 & ZT421 RFID | P1058930-012 | 1 |
| 1 | Cap de imprimare 300 dpi ZT421 & ZT421 RFID | P1058930-013 | 1 |
| 2 | Mecanism de transfer termic ZT411 (include senzor pentru panglică cu cablu, cabluri pentru capul de imprimare, contact de împământare și magneți) | P1105147-005 | 1 |
| 2 | Mecanism de transfer termic ZT421 (include senzor pentru panglică cu cablu, cabluri pentru capul de imprimare, contact de împământare și magneți) | P1105147-006 | 1 |
| 3 | Bară oscilantă (include curea de ridicare) ZT411 | P1058930-018 | 1 |
| 3 | Bară oscilantă (include curea de ridicare) ZT421 | P1058930-019 | 1 |
| Placă de separare panglică și perie antistatică pentru panglică ZT411 | P1058930-094 | 1 | |
| Placă de separare panglică și perie antistatică pentru panglică ZT421 | P1058930-095 | 1 | |
| Magneți pentru menținerea mecanismului de imprimare deschis | P1058930-082 | 1 | |
| Contact de împământare seria ZT400 | P1058930-083 | 1 |
Kituri de conversie dpi pentru capul de imprimare
| Nr. | Descriere | Cod Produs | Cantitate |
|---|---|---|---|
| Conversie la 300 dpi ZT411 | P1058930-022 | 1 | |
| Conversie la 203 dpi ZT411 | P1058930-023 | 1 | |
| Conversie la 600 dpi ZT411 | P1058930-024 | 1 | |
| Conversie la 300 dpi ZT421 | P1058930-025 | 1 | |
| Conversie la 203 dpi ZT421 | P1058930-026 | 1 |

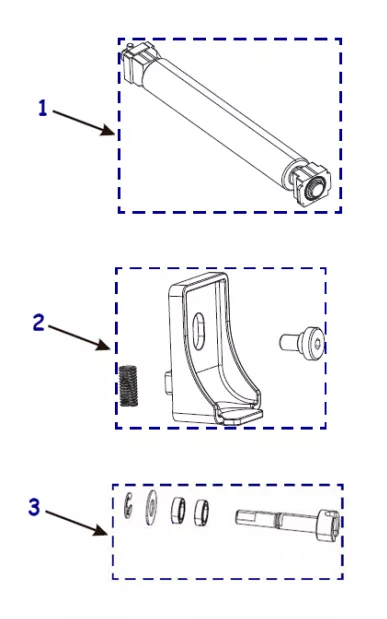

Role de imprimare (Platen Roller)
| Nr. | Descriere | Cod Produs | Cantitate |
|---|---|---|---|
| 1 | Role de imprimare (Platen Roller) ZT411 | P1058930-080 | 1 |
| 1 | Role de imprimare (Platen Roller) ZT421 | P1058930-081 | 1 |
| 1 | Kit, role de imprimare fără liner, pentru înlocuire, ZT411 | P1105147-701 | 1 |
| 2 | Sistem de blocare/reținere pentru rolele de imprimare seria ZT400 | P1058930-027 | 1 |
| 3 | Cuplaj pentru rolele de imprimare seria ZT400 | 79862M | 1 |

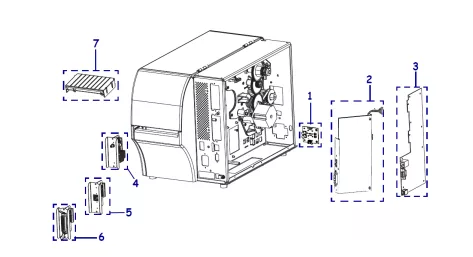

Electronice
| Nr. | Descriere | Cod Produs | Cantitate |
|---|---|---|---|
| 1 | Placă Dual Port USB PCBA ZT411, ZT421 | P1058930-403 | 1 |
| 2 | Sursă de alimentare ZT411 | P1105147-012 | 1 |
| 2 | Sursă de alimentare ZT421 | P1105147-024 | 1 |
| 3 | Placă logică principală standard ZT411, ZT421 (modele standard au panouri de control cu porturi USB) | P1105147-007 | 1 |
| 3 | Placă logică principală economică ZT411, ZT421 (modele economice fără porturi USB) | P1105147-008 | 1 |
| Suport de montare pentru placa logică principală ZT411, ZT421 | P1105147-009 | 1 | |
| 4 | ZebraNet Wireless Intern 802.11 ac, BT4.0, ZT411, ZT421 SUA & Canada | P1083320-037A | 1 |
| 4 | ZebraNet Wireless Intern 802.11 ac, BT4.0, ZT411, ZT421 Japonia | P1083320-037B | 1 |
| 4 | ZebraNet Wireless Intern 802.11 ac, BT4.0, ZT411, ZT421 pentru toate țările, exceptând SUA, Canada și Japonia | P1083320-037C | 1 |
| 5 | Printserver intern (port Ethernet) ZE511, ZE521, seria ZT400 | P1058930-074 | 1 |
| 6 | Port paralel seria ZT400 | P1058930-075 | 1 |
| 7 | Modul RFID SUA & Canada, seria ZT400 | P1058930-500A | 1 |
| 7 | Modul RFID Japonia, seria ZT400 | P1058930-500B | 1 |
| 7 | Modul RFID Global (toate țările, exceptând SUA, Canada și Japonia), seria ZT400 | P1058930-500C | 1 |
| Card interfață aplicator | P1083320-038 | 1 | |
| Cablu și hardware înlocuire RFID, seria ZT400 | P1058930-503 | 1 | |
| Lumină (include 1 lumină mecanism de imprimare și 1 lumină media) | P1058930-079 | 2 | |
| Antenă de înlocuire pentru radiouri 802.11n & ac | P1037974-053 | 1 | |
| Cabluri electronice ZT411, ZT421 | P1105147-013 | 1 | |
| Cablu alimentare SUA | 46693 | 1 | |
| Cablu alimentare Europa | 46629 | 1 | |
| Cablu alimentare UK | 46637 | 1 | |
| Cablu alimentare Japonia | 37609 | 1 | |
| Cablu alimentare China | 47612 | 1 |

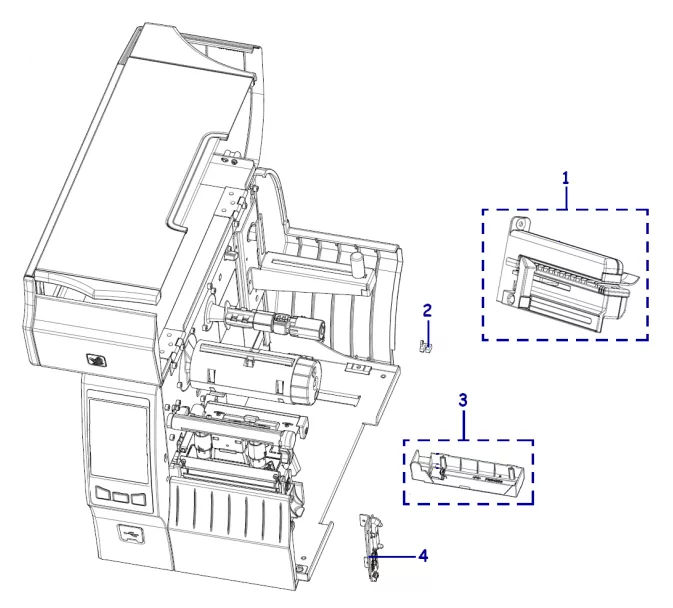

Senzori
| Nr. | Descriere | Cod Produs | Cantitate |
|---|---|---|---|
| 1 | Senzor media ZT411 | P1105147-014 | 1 |
| 1 | Senzor media ZT421 | P1105147-015 | 1 |
| 2 | Senzor deschidere cap ZT411, ZT421 | P1058930-084 | 1 |
| 3 | Senzor panglică ZT411 | P1105147-016 | 1 |
| 3 | Senzor panglică ZT421 | P1105147-017 | 1 |
| 4 | Senzor preluare etichetă ZT411, ZT421 | P1105147-018 | 1 |

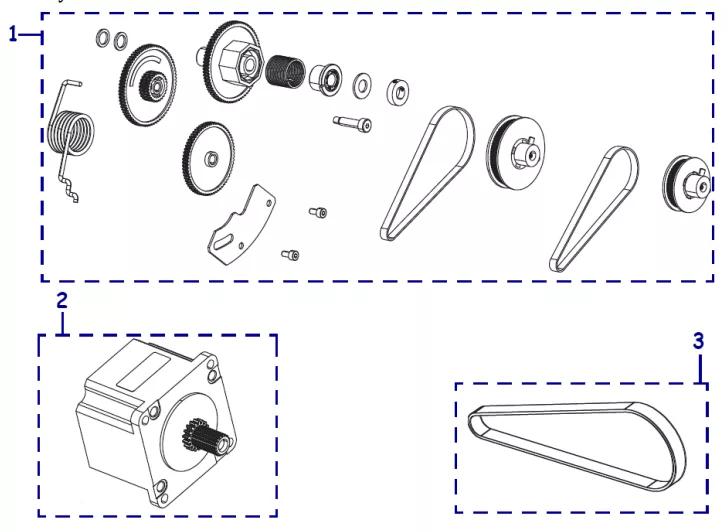

Sistem de antrenare
| Nr. | Descriere | Cod Produs | Cantitate |
|---|---|---|---|
| 1 | Sistem de antrenare seria ZT400 (include roți dințate, curele și fulii pentru 203 dpi și 300/600 dpi) | P1058930-039 | 1 |
| 2 | Motor de antrenare seria ZT400 | P1058930-040 | 1 |
| 3 | Curea de antrenare 203 dpi seria ZT400 | 79866M | 1 |
| 3 | Curea de antrenare 300 dpi și 600 dpi seria ZT400 | 79867M | 1 |

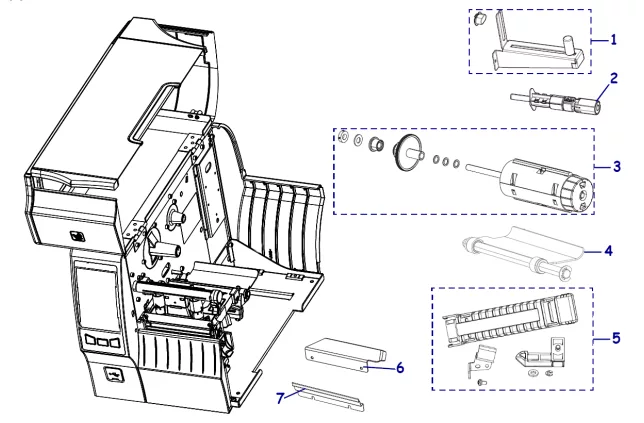

Suport media
| Nr. | Descriere | Cod Produs | Cantitate |
|---|---|---|---|
| 1 | Suport media standard pentru miezuri media cu diametru de 3″ (76 mm) ZT411 | P1058930-042 | 1 |
| Suport media pentru miezuri media cu diametru de 1″ (25 mm), doar ZT411 | P1058930-086 | 1 | |
| 1 | Suport media standard ZT421 | P1058930-043 | 1 |
| 2 | Ax de alimentare panglică ZT411 | P1058930-085 | 1 |
| 2 | Ax de alimentare panglică: Doar pentru panglici cu strat interior ZT411 | 79830M | 1 |
| 2 | Ax de alimentare panglică ZT421 | 79829M | 1 |
| 3 | Ax de colectare panglică ZT411 | P1058930-045 | 1 |
| 3 | Ax de colectare panglică ZT421 | P1058930-046 | 1 |
| 4 | Dancer media ZT411 | P1105147-025 | 1 |
| 4 | Dancer media ZT421 | P1105147-026 | 1 |
| 5 | Ghidaje media standard și suport media ZT411 | P1105147-027 | 1 |
| 5 | Ghidaje media și suport media pentru RFID On-Metal ZT411 | P1105147-302 | 1 |
| 5 | Ghidaje media și suport media ZT421 | P1105147-028 | 1 |
| 6 | Raft media ZT411 | P1058930-047 | 1 |
| 6 | Raft media ZT421 | P1058930-048 | 1 |
| 7 | Bară pentru tăiere ZT411 | 79837M | 1 |
| 7 | Bară pentru tăiere ZT421 | 79838M | 1 |
| Capace pentru orificiile de lumină media pe modelele economice fără lumini media | P1105147-010 | 4 |

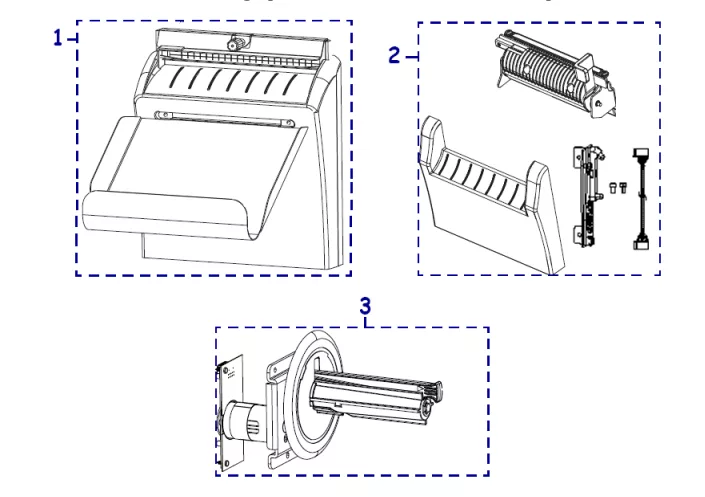

Opțiuni de manipulare media: Cutter – Peel – Liner Take Up
| Nr. | Descriere | Cod Produs | Cantitate |
|---|---|---|---|
| 1 | Opțiune cutter ZT411 | P1058930-189 | 1 |
| 1 | Opțiune cutter ZT421 | P1058930-190 | 1 |
| 2 | Ansamblu pentru decojire ZT411 | P1105147-019 | 1 |
| 2 | Ansamblu pentru decojire ZT421 | P1105147-020 | 1 |
| 3 | Ax și motor pentru colectarea liner-ului ZT411 (pentru activarea funcționalității, achiziționați și ansamblul de decojire P1105147-019) | P1058930-052 | 1 |
Piese de schimb pentru Cutter
| Nr. | Descriere | Cod Produs | Cantitate |
|---|---|---|---|
| 1 | Tavă de colectare pentru cutter ZT411 | 77041 | 1 |
| 1 | Tavă de colectare pentru cutter ZT421 | 77997 | 1 |
| 2 | Capac pentru cutter, include PCBA și cablu cutter ZT411 | P1058930-102 | 1 |
| 2 | Capac pentru cutter, include PCBA și cablu cutter ZT421 | P1058930-103 | 1 |
| 3 | Perie antistatică și protecție cutter, pentru înlocuire, ZT411 | P1066612 | 1 |
| 3 | Perie antistatică și protecție cutter, pentru înlocuire, ZT421 | P1066613 | 1 |
| 4 | Kit, capac pentru cutter Linerless, include PCBA, pentru înlocuire, ZT411 | P1105147-702 | 1 |
| 4 | Kit, ansamblu cutter pentru media fără liner, pentru înlocuire, ZT411 | P1105147-703 | 1 |
| 5 | Kit, ansamblu de prindere pentru media fără liner și suporturi de montare pentru cutter, pentru înlocuire, ZT411 | P1105147-704 | 1 |
Piese de schimb pentru peel și liner
| Nr. | Descriere | Cod Produs | Cantitate |
|---|---|---|---|
| 1 | Rolă pentru ansamblul de decojire ZT411 | 77197M | 1 |
| 1 | Rolă pentru ansamblul de decojire ZT421 | 77727M | 1 |
| Nr. | Descriere | Cod Produs | Cantitate |
|---|---|---|---|
| 1 | Motor și PCBA pentru axul de colectare a liner-ului ZT411 | G34112M | 1 |
Piese de schimb pentru Media Rewind
| Nr. | Descriere | Cod Produs | Cantitate |
|---|---|---|---|
| 1 | Protecție media pentru axul de rebobinare a media, seria ZT400 | P1058930-057 | 1 |
| 2 | Ax de rebobinare a media (include motor și PCBA) ZT411 (doar pentru înlocuirea unui ax existent din fabrică) | P1058930-058 | 1 |
| 2 | Ax de rebobinare a media (include motor și PCBA) ZT421 (doar pentru înlocuirea unui ax existent din fabrică) | P1058930-059 | 1 |
| Motor și PCBA pentru axul de rebobinare a media ZT411 | G34110M | 1 | |
| Motor și PCBA pentru axul de rebobinare a media ZT421 | G34111M | 1 | |
| Rolă de ghidare pentru rebobinare a media ZT411 | P1058930-055 | 1 | |
| Rolă de ghidare pentru rebobinare a media ZT421 | P1058930-056 | 1 | |
| Ușă și finisaje pentru rebobinare a media ZT411 | P1058930-060 | 1 | |
| Ușă și finisaje pentru rebobinare a media ZT421 | P1058930-061 | 1 |

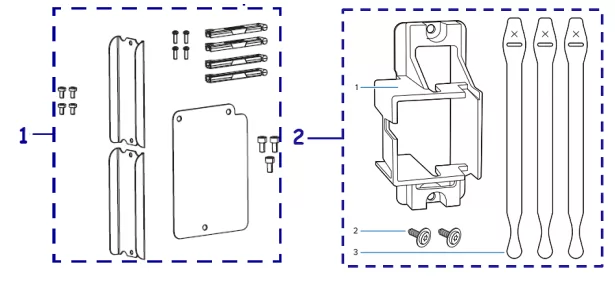

Accesorii diverse
| Nr. | Descriere | Cod Produs | Cantitate |
|---|---|---|---|
| 1 | Capace/Suporturi pentru opțiuni seria ZT400 | P1058930-062 | 1 |
| 2 | Kit, suport și cordon, ZT4X1 (set de 5) | P1105147-038 | 5 |
| Diverse piese hardware ZT411, ZT421 (șuruburi și șaibe utilizate în imprimantă) | P1105147-023 | 1 | |
| Picioare pentru baza imprimantei (set de 20) seria ZT400 | P1058930-078 | 20 |
